Sur cette page, nous tâcherons de vous présenté et expliquer ce qu'est la SSTV et comment cela fonctionne par l'intermédiaire d'Allan.

Câblage  carte son

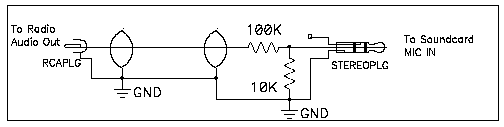

Si votre carte son ou votre ordinateur (ordinateur portable) possède seulement un "jack" micro et ne possède pas d'entrée ligne, vous devrez ajouter un circuit d'atténuation 10:1 dans le cordon de réception. Voici un schéma :

Câble TX ( venant de la sortie " Line Out " et allant vers l'entré micro du poste ou de la prise spécifique :

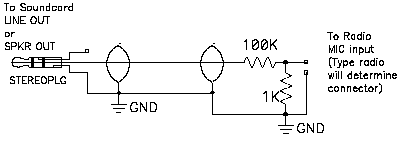

Le câble d'émission nécessite un circuit d'atténuation pour réduire le niveau de sortie important de la carte son. Une atténuation de 100:1 (40 dB) réduira le niveau de sortie de la carte son (environ 1 Volt) à un niveau compatible avec l'entrée microphone d'un émetteur (environ 10 millivolts).Voici un schéma :

Du côté de l'ordinateur vous aurez probablement besoin d'une jack stéréo 1/8" (3,5mm) pour brancher dans la sortie "Line Out" (sortie ligne).

Une fois encore, laissez la bague centrale non connectée et reliez la tresse de blindage à la masse du côté du poste de radio et ne la connectez pas du côté carte son. Placez une étiquette "Line Out" (sortie ligne) près de la prise sur la carte son.

Brancher les cordons :

Après avoir construit vos cordons, vérifiez vos soudures et la continuité électrique avec un Ohmmètre ou une "sonnette". Vérifiez aussi les résistances sur le cordon TX. Quand vous serez satisfait de votre travail, connectez les au poste et à l'ordinateur (l'ordinateur étant éteint de préférence).

• Le cordon PTT (DB 9 ou 25) se branche sur le port de votre choix COM ou LPT.

• Le cordon BF TX se branche sur la sortie "Line Out" (sortie ligne) de la carte son. Ce pendant il existe des cartes sons dont les sorties "LINE OUT" (sortie ligne) et "SPEAKER" (haut parleurs) sont communes sur le même jack, ainsi vous pourrez choisir de débrancher les haut parleurs ou de vous procurer un câble en "Y" pour relier les haut parleurs et le cordon de sortie en même temps

• Le cordon RX doit être connecté de préférence sur l'entrée ligne de la carte son (Line In). Il peut aussi être connecté à l'entrée "Microphone", mais l'entrée ligne est préférable pour les tensions venant de votre poste.

Vous pouvez m'envoyer aussi vos plus belles images SSTV reçues ou celle qui vous sert pour appeler afin que je les fasse paraître lors d'une prochaine édition. Merci.

Allan - 11Mag@zine
