Sur cette page, nous tâcherons de vous présenté et expliquer ce qu'est la SSTV et comment cela fonctionne par l'intermédiaire d'Allan.

Qu'est ce que la S.S.T.V. ?

S.S.T.V. signifie Slow Scan TeleVision, ce qui veut dire TéléVision à Balayage Lent.

Ce mode inventé par des radioamateurs était limité à l'époque à certaine personne possédant de gros montage électronique pour pouvoir le pratiquer, puis avec l'arrivé des ordinateurs, il suffisait d'une interface (model Jvfax,Hamcomm,Comélec cqft9601...) et de logiciels adaptés comme Jvfax, Mscan, Gshpc fonctionnant sous Dos puis sont arrivés ceux fonctionnant sous Windows tels que Chromapix, jvcomm32, Mmsstv etc .. ou il suffit juste de relier son poste de radio à la carte son de l'ordinateur.

La SSTV consiste à transmettre une image fixe, cela peut durer de quelques secondes à plusieurs minutes suivant la définition de l'image que vous utilisez pour envoyer ou recevoir, ceci étant paramétrable par les différents modes que proposent les logiciels. Le mode le plus courant est Martin M1, pour son bon rapport vitesse/qualité d'image.
Ce mode digital a tendance à se développer de plus en plus sur 11 mètre, et ressemble légèrement au DX en phonie que ce soit pour des échanges locaux ou DX mais avec un petit charme en plus.

Pour pratiquer la SSTV, il vous faut au minimum :

- Un poste CB équipé du 11 mètre ou au mieux un poste décamétrique.
- Un ordinateur (au mieux un ordinateur type 386, 486dx , de 4 mgo de mémoire vive et d'une carte SVGA pour échanger des images en couleurs car sinon avec une configuration de votre pc moins performante, vous ne pourrez qu'utiliser du noir et blanc, ce qui serait dommage ...
- Un logiciel : pour les ordinateurs type 386, 486dx vous pourrez utiliser que Jvfax,Ghspc,Mscan et à partir des premiers Pentium, vous aurez en plus le choix de Chromapix,Jvcomm32, Mmsstv etc...

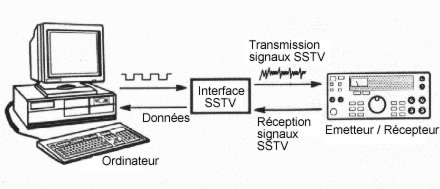

- Une interface (model Jvfax, Hamcomm, Comélec cqft9601...) ou grâce à la carte son de votre ordinateur. Cela dépendra de votre pc et du logiciel que vous souhaitez utiliser. Les premiers logiciels ne fonctionnent pas avec une carte son, uniquement avec une interface.

Voici quelques fréquences utilisées pour le trafic SSTV :

80m : 3735 Khz
40m : 7040 Khz
20m : 14230 Khz
15m : 21340 Khz

11m:  27.700 Khz
10m : 28.680 Khz
2m : 144.500 Mhz

70cm : 432.500 Mhz
50.110 Mhz
50.510 Mhz

Les différences des modes SSTV:

1) Mode noir et blanc :

Nom du mode    Résolution

SC-1 8s           128 x 128
SC-1 16s          256 x 128
SC-1 16sq        128 x 256
SC-1 32s          256 x 256
Robot 8s           160 x 120
Robot 12s         320 x 120
Robot 24s         320 x 240
Robot 36s         320 x 240

2) Mode MARTIN :

Le MARTIN M1 est le plus utilisé, ayant un bon compromis vitesse d'envoi des signaux /qualité d'image

Martin M1     320 x 256
Martin M2     160 x 256
Martin M3     320 x 128
Martin M4     160 x 128

3) Mode Scottie

Scottie S1      320 x 256
Scottie S2      160 x 256
Scottie S3      320 x 128
Scottie S4      160 x 128
Scottie DX      320 x 256

Quelques images :

Vous pouvez télécharger certains de ces programmes sur notre site dans la rubrique "Téléchargement". Si vous ne trouvez pas celui que vous recherchez, contactez-moi.

Je tiens aussi à préciser qu'il existe une multitude d'autres logiciels et que j'ai cité ceux-là à titre d'exemple.

J'espère que cette lecture vous aura passionné; la prochaine fois, nous rentrerons un peu plus en détail sur le branchement des interfaces.

Allan - 11Mag@zine
